Hai, hello.. apa kabarnya hari ini? semoga sehat selalu. Kali ini saya mau coba pasang IC 7812 di lampu laser, karena lampu laser yang sebelumnya, yang double resistor hanya bertahan 1 bulan saja. Sangat disayangkan, padahal lampu laser motif titik-titik ini merupakan jagoan saya, berharap bisa tahan lama dengan double resistor, tapi ternyata nggak mempan juga ( klik di sini ).
Lampu laser ini emang rumit hitungannya. Disaat lampu kecil/kota/DRL awet nya kayak dikasih formalin cukup dengan resistor 22 ohm saja, tapi lampu laser ini ngga mempan. Putus lagi – putus lagi.

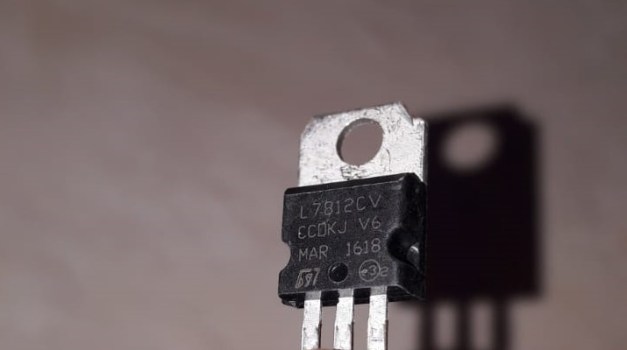

Ya sudah, karna penasaran dengan IC 7812, jadinya saya cobain saja. Menurut teori dan spec nya, IC 7812 ini men-stabil-kan output voltase fixed di 12 V. Jadi berapa pun Volt input tegangan yang masuk, setelah melewati IC 7812 tegangan akan stabil di 12 volt dan 1.5 ampere sehingga aman untuk parts-parts yang rentan dan sensitif terhadap lonjakan tegangan yang berubah-ubah.
Langsung saja disolder.

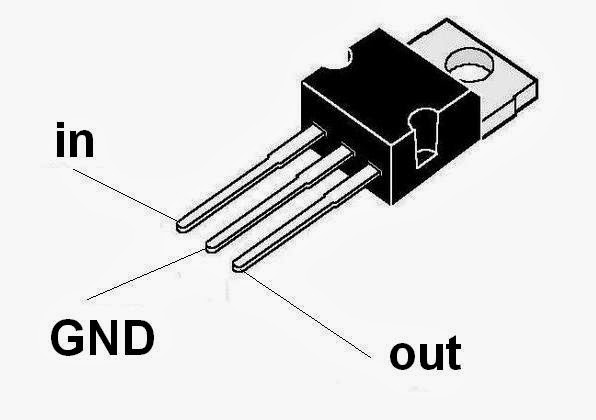

Perlu diperhatikan, cara solder nya ngga sembarangan seperti resistor yang bisa bolak balik. IC 7812 ini ada pintu masuk dan pintu keluar nya. Gampang nya liat gambar berikut.
Pin “in” adalah sumber arusnya, sedang kan pin “out” adalah kabel yang menuju lampu nya, dan pin “ground” disambung ke kabel minus lampu. Saya tidak tau apa dampaknya jika terpasang kebalik, apakah sama saja? apakah lampu tidak nyala atau putus? atau malah terjadi back fire yang menyebabkan sistem kelistrikan motor jadi konslet? entah lah, daripada coba-coba mendingan sesuai aturan saja lah.
selesai disolder
Poto di atas penampakan lampu laser yang sudah disolder IC 7812, pin in atau 1 untuk sumber listriknya, pin out atau 3 mengarah ke lampu dan pin 2 untuk ground atau kabel min nya.

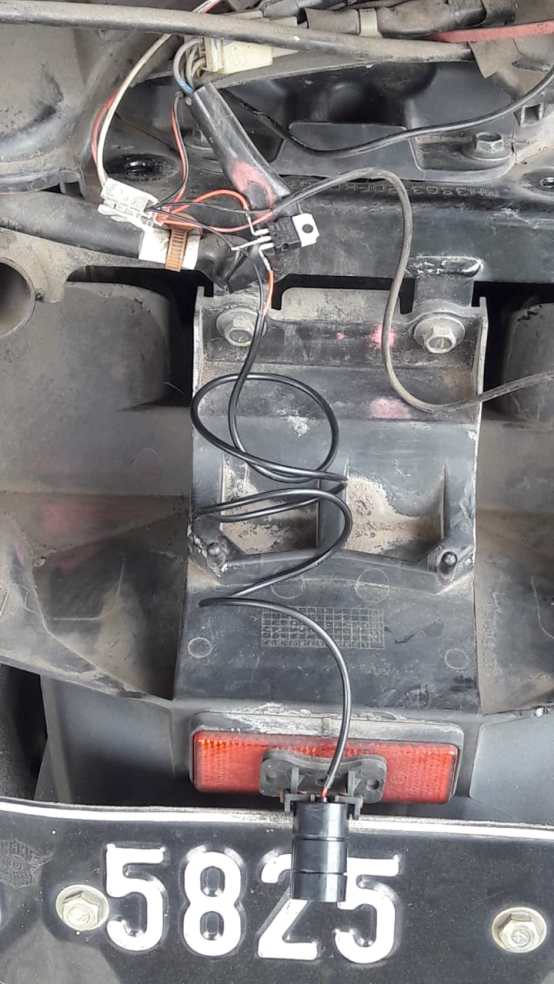

Selesai solder-menyolder, Lanjut ke pemasangan.
Maafkan jika kabel-perkabelan berantakan, yang penting hasil akhirnya saja ya… hehehe… 😅.
Setelah diamankan dengan isolator, pasang dan beres-beres, selesai deh.
berikut penampakannya.
Kelihatannya sih menjanjikan ya, tapi kalo masih putus juga saya masih punya jutsu terakhir. Kalo jurus terakhir masih putus juga..? ya sudahlah,, nggak usah pakek gini-ginian… ahahaha… 😂
Enjoy the reading…
